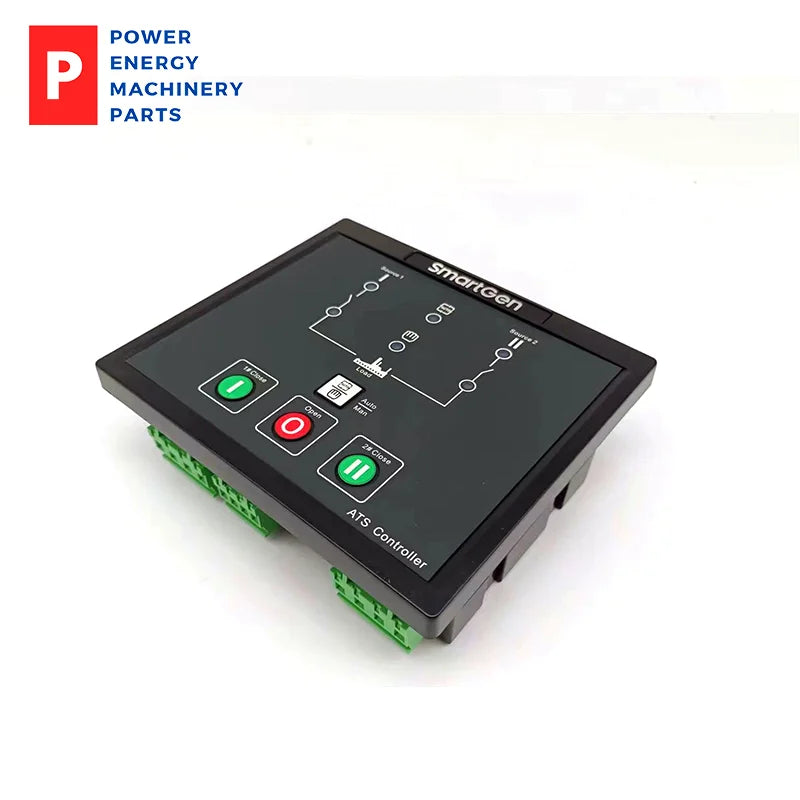

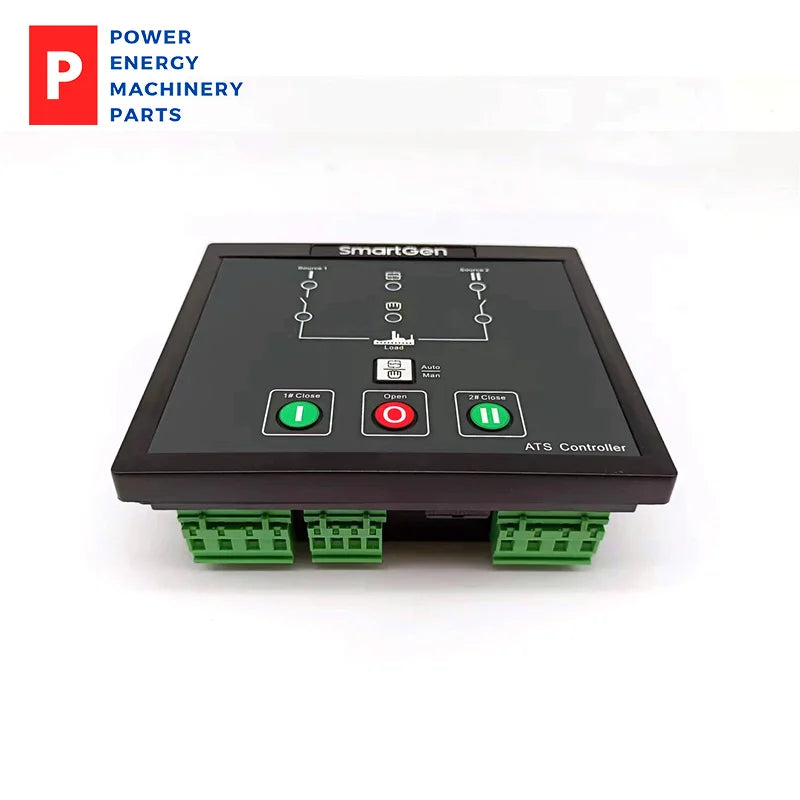

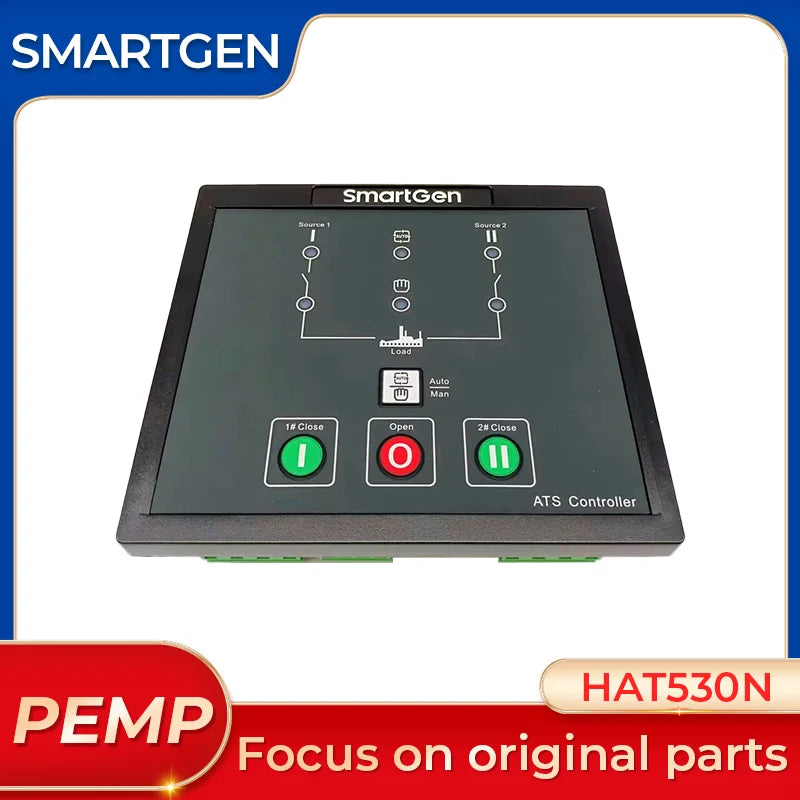

โมดูลควบคุมสวิตช์ถ่ายโอนอัตโนมัติสำหรับควบคุมเครื่องกำเนิดไฟฟ้า Smartgen ATS HAT530N ดั้งเดิม

ไมโครโปรเซสเซอร์อันทรงพลังที่บรรจุอยู่ในตัวควบคุม ATS HAT530N ช่วยให้สามารถวัดแรงดันไฟฟ้าได้อย่างแม่นยำ (2 ทาง 3 เฟส/เฟสเดียว) และตัดสินแรงดันไฟฟ้าที่ผิดปกติได้อย่างแม่นยำ (พลังงานสูญเสีย แรงดันไฟฟ้าเกิน/ต่ำ ความถี่เกิน/ต่ำ การสูญเสียเฟส ลำดับเฟสผิด) และควบคุม ATS ให้ถ่ายโอนหลังจากระยะเวลาหน่วงเวลาหมดลง ตัวควบคุมนี้เหมาะสำหรับ ATS ที่ไม่ตัดและ ATS ที่ไม่ตัดหนึ่งตัว เมื่อพลังงาน #1 ผิดปกติ ตัวควบคุมจะส่งสัญญาณเพื่อเริ่มเครื่องกำเนิดไฟฟ้าหลังจาก “ระยะเวลาหน่วงเวลาผิดปกติ #1” หมดลง สามารถใช้ฟังก์ชัน “รีโมตสามตัว” (รีโมตคอนโทรล การวัดระยะไกล และการสื่อสารระยะไกล) ได้ด้วยความช่วยเหลือของพอร์ตการสื่อสาร LINK

ประสิทธิภาพและคุณลักษณะ

1. วัดและแสดงแรงดันไฟฟ้าและความถี่ 2 ทาง 3 เฟส:

   1# 2#

   แรงดันไฟสาย (Uab, Ubc, Uca) แรงดันไฟสาย (Uab, Ubc, Uca)

   แรงดันเฟส (Ua, Ub, Uc) แรงดันเฟส (Ua, Ub, Uc)

   ความถี่ Hz ความถี่ Hz

2. แรงดันไฟฟ้าเกิน/ต่ำ เฟสขาด ลำดับเฟสผิด ฟังก์ชันป้องกันความถี่เกิน/ต่ำ โดยค่าเริ่มต้น การป้องกันลำดับเฟสย้อนกลับและการป้องกันความถี่เกิน/ต่ำจะถูกปิดใช้งาน อย่างไรก็ตาม ผู้ใช้สามารถตั้งค่าฟังก์ชันป้องกันได้ตามต้องการ

3. สามารถตั้งค่าพารามิเตอร์ได้ผ่านซอฟต์แวร์พีซีโดยใช้โมดูล SG72 (USB to LINK) หรือโมดูลสนทนาอื่น

4. สามารถตั้งค่าความล่าช้าของแรงดันไฟฟ้าปกติ 1# หรือ 2# ได้ภายใน (0~60) วินาที และสามารถตั้งค่าความล่าช้าในการเริ่มเครื่องกำเนิดไฟฟ้าได้ภายใน (0~3600) วินาที

5. สามารถตั้งค่าความล่าช้าของแรงดันไฟฟ้าผิดปกติ 1# หรือ 2# ได้ภายใน (0~60) วินาที และสามารถตั้งค่าความล่าช้าในการหยุดเครื่อง Genset ได้ภายใน (0~3600) วินาที

6. สามารถตั้งค่า “1# Master”, “Auto/Manual”, “Each Backup” และ “2# Master” ได้โดยใช้แผงด้านหน้าของตัวควบคุม เพื่อให้สามารถจ่ายไฟให้ 1# master หรือ 2# master หรือวิธีสำรองข้อมูลให้กันและกันได้

7. สัญญาณเอาท์พุตการปิดสามารถตั้งค่าเป็นพัลส์หรือเอาท์พุตต่อเนื่องได้

8. การออกแบบแยกสาย N แบบ 2 ทาง

9. โหมดอัตโนมัติ/แมนนวล ในโหมดแมนนวล การถ่ายโอน ATS สามารถทำได้โดยใช้ปุ่มกดแผง

10. ไฟ LED ที่ติดตั้งอยู่บนแผงด้านหน้าสามารถแสดงสถานะการทำงานของ ATS ได้อย่างชัดเจน

11. ออกแบบพอร์ตอินพุตให้เปิดแบบบังคับ เมื่อพอร์ตอินพุตทำงาน สวิตช์จะอยู่ในตำแหน่งการตัดแบบบังคับ (ทำงานสำหรับ ATS ที่มีตำแหน่งการตัด)

12. สามารถกำหนดค่า AUX.OUTPUT 1 และ AUX.OUTPUT 2 เพื่อให้ถ่ายโอนแหล่งจ่ายไฟได้สะดวก

13. ความสามารถในการสัมผัสเอาต์พุตของรีเลย์ถ่ายโอนแหล่งจ่ายไฟ 1# และ 2# (ปิด 1#, ปิด 2#, เปิด) คือ 5A AC250V หน้าสัมผัสปลอดโวลต์ สามารถนำไปใช้ในการขับเคลื่อนสวิตช์เพื่อถ่ายโอนได้โดยตรง

14. ความสามารถในการสัมผัสเอาต์พุตของรีเลย์สตาร์ทเครื่องกำเนิดไฟฟ้า (GENS START) คือ 7A AC250V/7A DC28V หน้าสัมผัส N/C ไร้โวลต์

15. เหมาะสำหรับระบบไฟฟ้ากระแสสลับต่างๆ (33 เฟส 4 สาย, เฟสเดียว 2 สาย, 2 เฟส 3 สาย และ 3 เฟส 3 สาย)

16. การออกแบบแบบโมดูลาร์ เปลือกพลาสติก ABS ทนไฟ ขั้วต่อแบบเสียบปลั๊กได้ การติดตั้งในตัว โครงสร้างกะทัดรัดพร้อมการติดตั้งที่ง่ายดาย
