โมดูลควบคุมเครื่องกำเนิดไฟฟ้า Smartgen HAT560 ตัวควบคุมสวิตช์ถ่ายโอนอัตโนมัติ (ATS)

คำอธิบาย:
ตัวควบคุม ATS ซีรีส์ HAT560N เป็นโมดูลแหล่งจ่ายไฟคู่อัจฉริยะพร้อมฟังก์ชันที่กำหนดค่าได้ การวัดอัตโนมัติ จอ LCD และการสื่อสารแบบดิจิทัล ผสมผสานระบบดิจิทัล ระบบอัจฉริยะ และเครือข่าย การวัดและควบคุมอัตโนมัติสามารถลดการทำงานที่ไม่ถูกต้อง เป็นตัวเลือกที่เหมาะสำหรับ ATS

ไมโครโปรเซสเซอร์อันทรงพลังที่บรรจุอยู่ภายในตัวเครื่องช่วยให้สามารถวัดแรงดันไฟฟ้าได้อย่างแม่นยำ (2 ทาง 3 เฟส/เฟสเดียว) และให้การตัดสินใจที่แม่นยำ นอกจากนี้ พอร์ตเอาต์พุตดิจิทัลที่เกี่ยวข้องจะทำงานเมื่อมีแรงดันไฟฟ้าเกิน/ต่ำ ความถี่เกิน/ต่ำ การสูญเสียเฟส และสภาวะผิดปกติอื่นๆ เกิดขึ้น ตัวควบคุมนี้ได้รับการพิจารณาอย่างเต็มที่ในแอปพลิเคชันต่างๆ ของ ATS (ระบบถ่ายโอนอัตโนมัติ) และสามารถใช้โดยตรงสำหรับ ATS เฉพาะทาง คอนแทคเตอร์ ATS, ATS เบรกเกอร์อากาศ ฯลฯ มีโครงสร้างที่กะทัดรัด วงจรขั้นสูง สายไฟที่เรียบง่าย และความน่าเชื่อถือสูง และสามารถใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้า ระบบควบคุมอัตโนมัติและการทดสอบพลังงานไฟฟ้า โทรคมนาคม ปิโตรเลียม ถ่านหิน โลหะวิทยา ทางรถไฟ การบริหารเทศบาล อาคารอัจฉริยะ ฯลฯ

ประสิทธิภาพและคุณลักษณะ
1. สามารถตั้งค่าประเภทระบบได้ดังนี้: Mains (1#) & Generator (2#), Generator (1#) & Mains (2#), Mains (1#) & Mains (2#), Generator (1#) & Generator (2#)

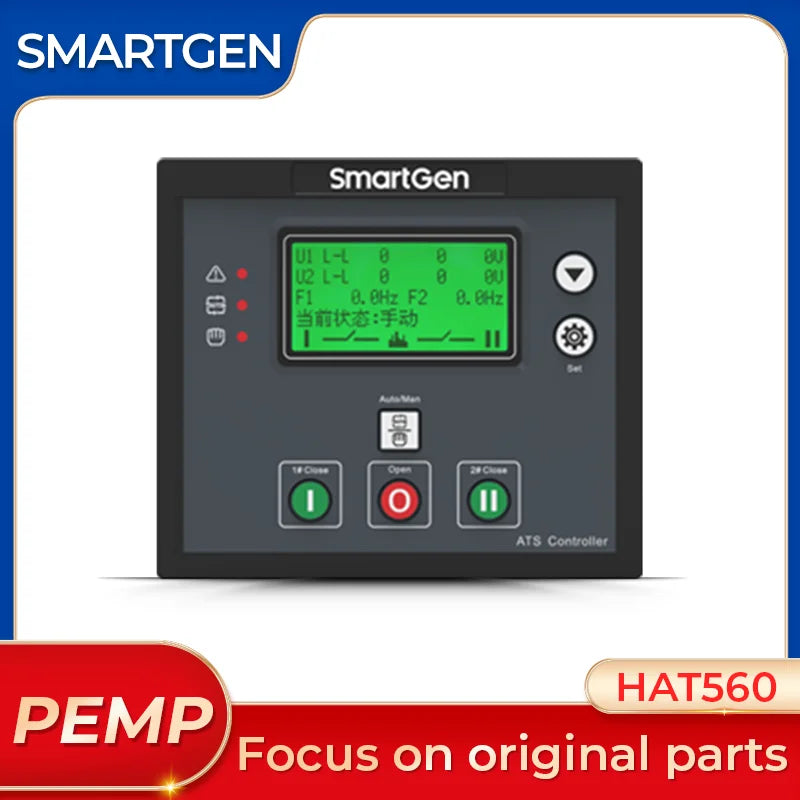

2. จอ LCD 132x64 พร้อมไฟแบ็คไลท์ จอแสดงผลภาษาจีนและภาษาอังกฤษ (เลือกได้) ใช้งานด้วยปุ่มกด
3. วัดและแสดงแรงดันไฟฟ้าและความถี่ 2 ทาง 3 เฟส:
4. การป้องกันแรงดันไฟเกิน/ต่ำ การสูญเสียเฟส ลำดับเฟสย้อนทาง การป้องกันความถี่เกิน/ต่ำ
5. โหมดอัตโนมัติ/แมนนวล ในโหมดแมนนวล สามารถบังคับปิดหรือเปิดสวิตช์ได้
6. สามารถตั้งค่าพารามิเตอร์ทั้งหมดได้บนไซต์ โดยมีรหัสผ่าน 2 ชุดที่แตกต่างกันเพื่อให้มั่นใจว่ามีเฉพาะเจ้าหน้าที่ที่ได้รับอนุญาตเท่านั้นที่สามารถใช้งานได้
7. ในระหว่างการทดสอบเครื่องกำเนิดไฟฟ้าสามารถตั้งค่าให้ทำงานในโหมด On-load หรือ Off-load ได้
8. ตัวควบคุม ATS มีฟังก์ชั่นการปิดซ้ำอัตโนมัติ
9. สัญญาณเอาท์พุตการปิดสามารถตั้งค่าเป็นช่วงๆ หรือเป็นเอาท์พุตต่อเนื่องได้
10. ใช้ได้กับ ATS ที่มีตำแหน่งกลาง 1 ตำแหน่ง ตำแหน่งกลาง 2 ตำแหน่ง และไม่มีตำแหน่ง
11. ใช้ได้กับสายนิวทรัลแยก 2 เส้น
12. นาฬิกาเรียลไทม์ (RTC)
13. สามารถบันทึกเหตุการณ์แบบวนซ้ำได้ 50 รายการ
14. การกำหนดเวลาเริ่มและหยุดเครื่องกำเนิดไฟฟ้า (สามารถตั้งให้เครื่องกำเนิดไฟฟ้าเริ่มทำงานได้ครั้งหนึ่งต่อวัน/สัปดาห์/เดือน ไม่ว่าจะมีโหลดหรือไม่ก็ตาม)
15. สามารถควบคุมเครื่องกำเนิดไฟฟ้า 2 เครื่องให้ทำงานในรอบเดียวกันได้ รวมถึงสามารถตั้งเวลาการทำงานของเครื่องกำเนิดไฟฟ้าและเวลาพักเพลาข้อเหวี่ยงได้
16. ระบบไฟฟ้ากระแสสลับหรือไฟฟ้ากระแสตรง (เลือกได้)
17. มีอินเทอร์เฟซการสื่อสาร LINK มาตรฐาน พร้อมฟังก์ชัน "ควบคุมระยะไกล การวัดระยะไกล การสื่อสารระยะไกล" โดยโปรโตคอลการสื่อสาร ModBus สามารถเริ่ม/หยุดเครื่องกำเนิดไฟฟ้าจากระยะไกลและควบคุม ATS จากระยะไกลเพื่อปิดหรือเปิด
18. สามารถตรวจสอบสถานะปัจจุบันของตัวควบคุมได้ (พอร์ตอินพุตดิจิตอล, พอร์ตเอาท์พุตดิจิตอล, แรงดันไฟเกิน, แรงดันไฟต่ำเกินไป, ความถี่เกิน, ความถี่ต่ำเกินไป ฯลฯ)
19. เหมาะสำหรับระบบไฟฟ้ากระแสสลับต่างๆ (3 เฟส 4 สาย, 3 เฟส 3 สาย, เฟสเดียว 2 สาย และ 2 เฟส 3 สาย)
20. การออกแบบแบบโมดูลาร์ เปลือกพลาสติก ABS ที่ดับไฟได้เอง ขั้วต่อแบบเสียบได้ การติดตั้งในตัว โครงสร้างกะทัดรัดพร้อมการติดตั้งที่ง่ายดาย
