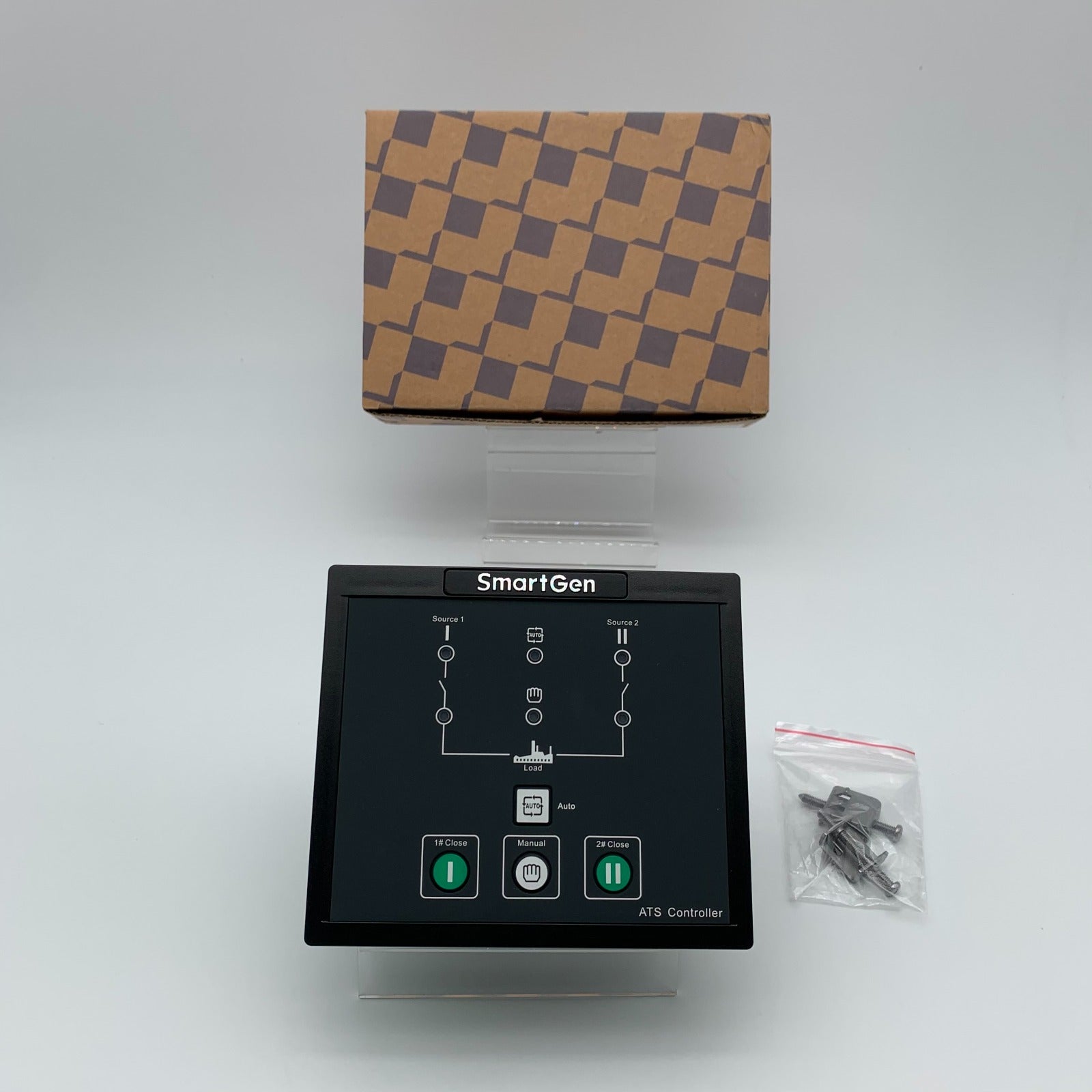

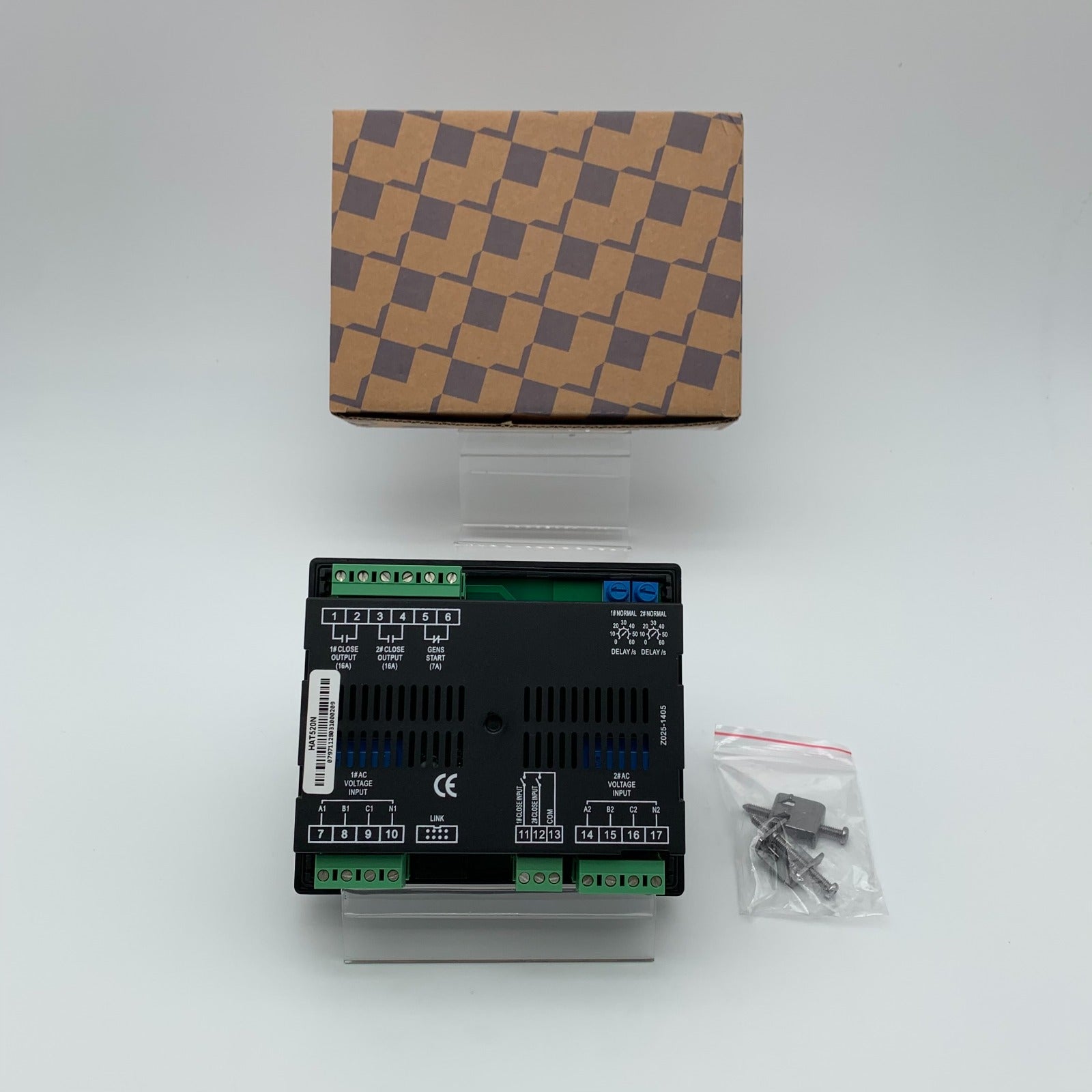

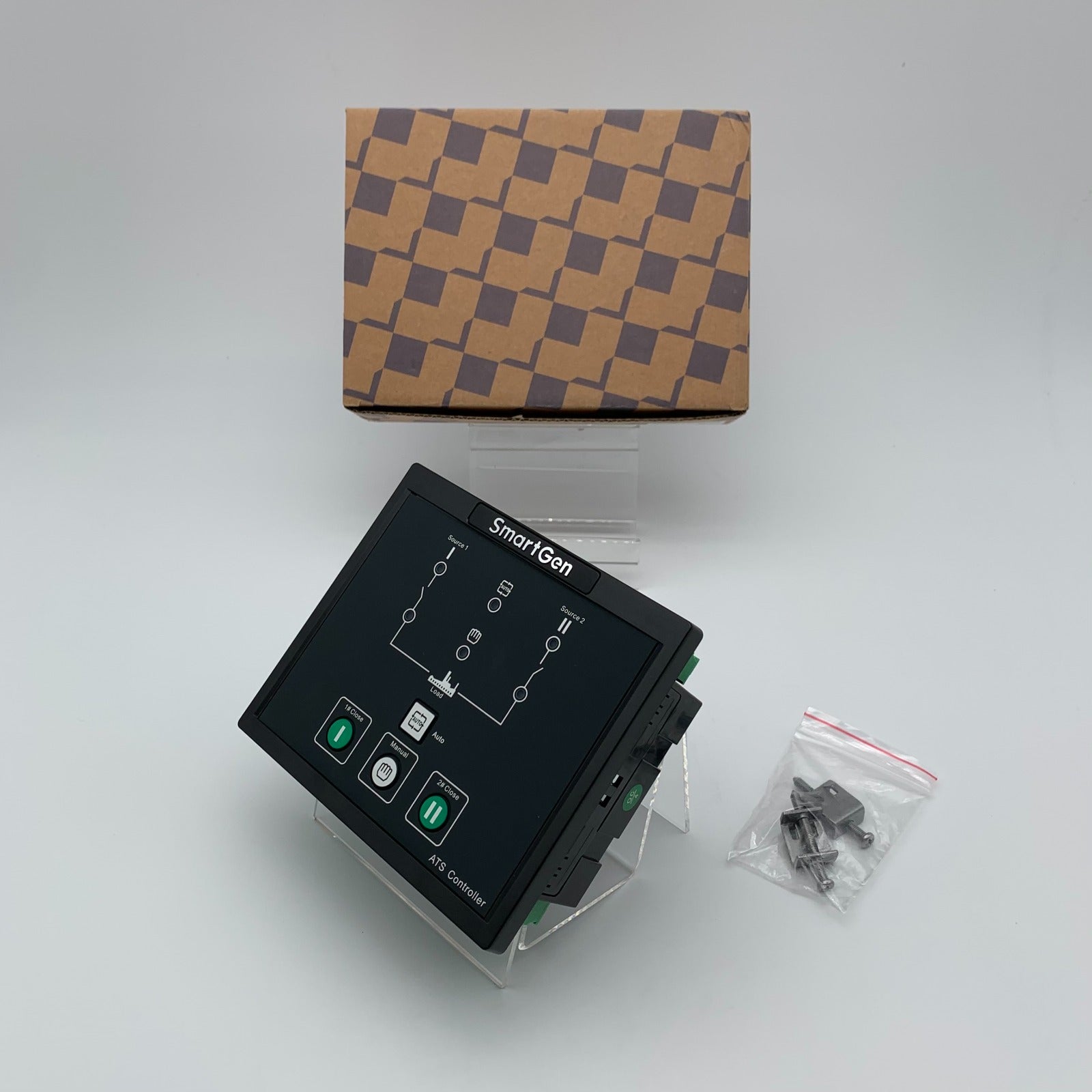

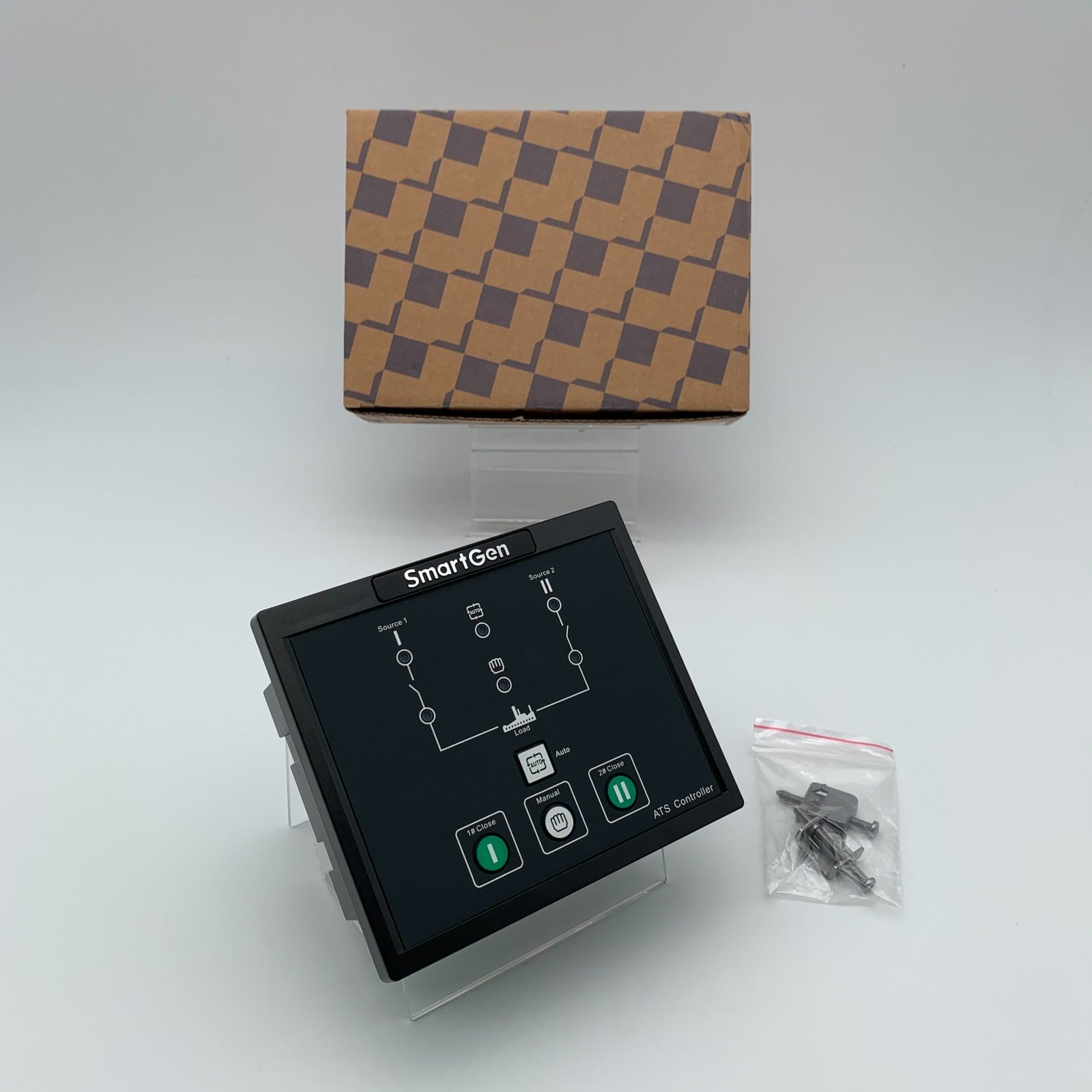

HAT520N SMARTGEN สวิตช์ถ่ายโอนอัตโนมัติของแท้ดั้งเดิม ชุดควบคุมเครื่องกำเนิดไฟฟ้า HAT 520N

HAT520N SMARTGEN สวิตช์ถ่ายโอนอัตโนมัติของแท้ดั้งเดิม ชุดควบคุมเครื่องกำเนิดไฟฟ้า HAT 520N

HAT520N Dual Power ATS Controller ผลิตโดยแกนหลักของไมโครโปรเซสเซอร์ ซึ่งสามารถตรวจจับแรงดันไฟฟ้า 2 ทาง 3 เฟส แรงดันไฟฟ้า 2 ทางเฟสเดียวได้อย่างแม่นยำ และตัดสินแรงดันไฟฟ้าผิดปกติที่เกิดขึ้นได้อย่างแม่นยำ (ไฟดับ แรงดันไฟเกิน แรงดันไฟต่ำ ความถี่เกิน ความถี่ต่ำ เฟสขาด ลำดับเฟสผิด) ควบคุมการสลับ ATS หลังจากเกิดความล่าช้า เหมาะสำหรับการควบคุม ATS ที่ไม่ทำลาย และมีฟังก์ชันในการส่งสัญญาณเริ่มต้นเครื่องกำเนิดไฟฟ้าหลังจากเกิดความล่าช้าผิดปกติทางเดียว ด้วยพอร์ตการสื่อสาร LINK จึงสามารถใช้งานฟังก์ชัน "รีโมทสามตัว" (การวัดระยะไกล การสื่อสารระยะไกล และการควบคุมระยะไกล) ได้

ประสิทธิภาพและคุณลักษณะ

1. วัดและแสดงแรงดันไฟฟ้าและความถี่ 2 ทาง 3 เฟส:

   1# 2#

   แรงดันไฟสาย (Uab, Ubc, Uca) แรงดันไฟสาย (Uab, Ubc, Uca)

   แรงดันเฟส (Ua, Ub, Uc) แรงดันเฟส (Ua, Ub, Uc)

   ความถี่ Hz ความถี่ Hz

2. ฟังก์ชันการป้องกันแรงดันไฟเกิน/ต่ำเกินไป การสูญเสียเฟส ลำดับเฟสไม่ถูกต้อง ฟังก์ชันการป้องกันความถี่เกิน/ต่ำเกินไป โดยค่าเริ่มต้น การป้องกันลำดับเฟสไม่ถูกต้องและการป้องกันความถี่เกิน/ต่ำเกินไปจะถูกปิดใช้งาน อย่างไรก็ตาม ผู้ใช้สามารถตั้งค่าฟังก์ชันการป้องกันได้ตามต้องการ

3. พอร์ตสื่อสาร LINK (จำเป็นต้องใช้อะแดปเตอร์ SmartGen SG72) ซึ่งสามารถตั้งค่าพารามิเตอร์ตัวควบคุมและอัปเดตเฟิร์มแวร์ได้

4. สามารถตั้งค่าความล่าช้าของแรงดันไฟฟ้าปกติ 1# หรือ 2# ได้ (ช่วง: 0s~60s) และสามารถตั้งค่าความล่าช้าในการเริ่มเครื่องกำเนิดไฟฟ้าได้ (ช่วง: 0s~3600s)

5. สามารถตั้งค่าความล่าช้าของแรงดันไฟฟ้าผิดปกติ 1# หรือ 2# ได้ (ช่วง: 0s~60s) และสามารถตั้งค่าความล่าช้าในการหยุดเครื่องกำเนิดไฟฟ้าได้ (ช่วง: 0s~3600s)

6. สามารถตั้งค่า “1# Master” “Each Backup” และ “2# Master” ได้โดยใช้แผงด้านหน้าของตัวควบคุม จึงสามารถจ่ายไฟหลัก 1# หรือจ่ายไฟหลัก 2# หรือจ่ายไฟสำรองร่วมกันได้

7. สัญญาณเอาต์พุตแบบปิดสามารถตั้งค่าเป็นสัญญาณพัลส์หรือเอาต์พุตต่อเนื่องได้

8. การออกแบบแยกสาย N แบบ 2 ทาง

9. การถ่ายโอนโหมดอัตโนมัติ/แมนนวล ในโหมดแมนนวล สวิตช์ 1# หรือสวิตช์ 2# สำหรับการถ่ายโอน ATS สามารถใช้งานได้ผ่านปุ่มกดแผง

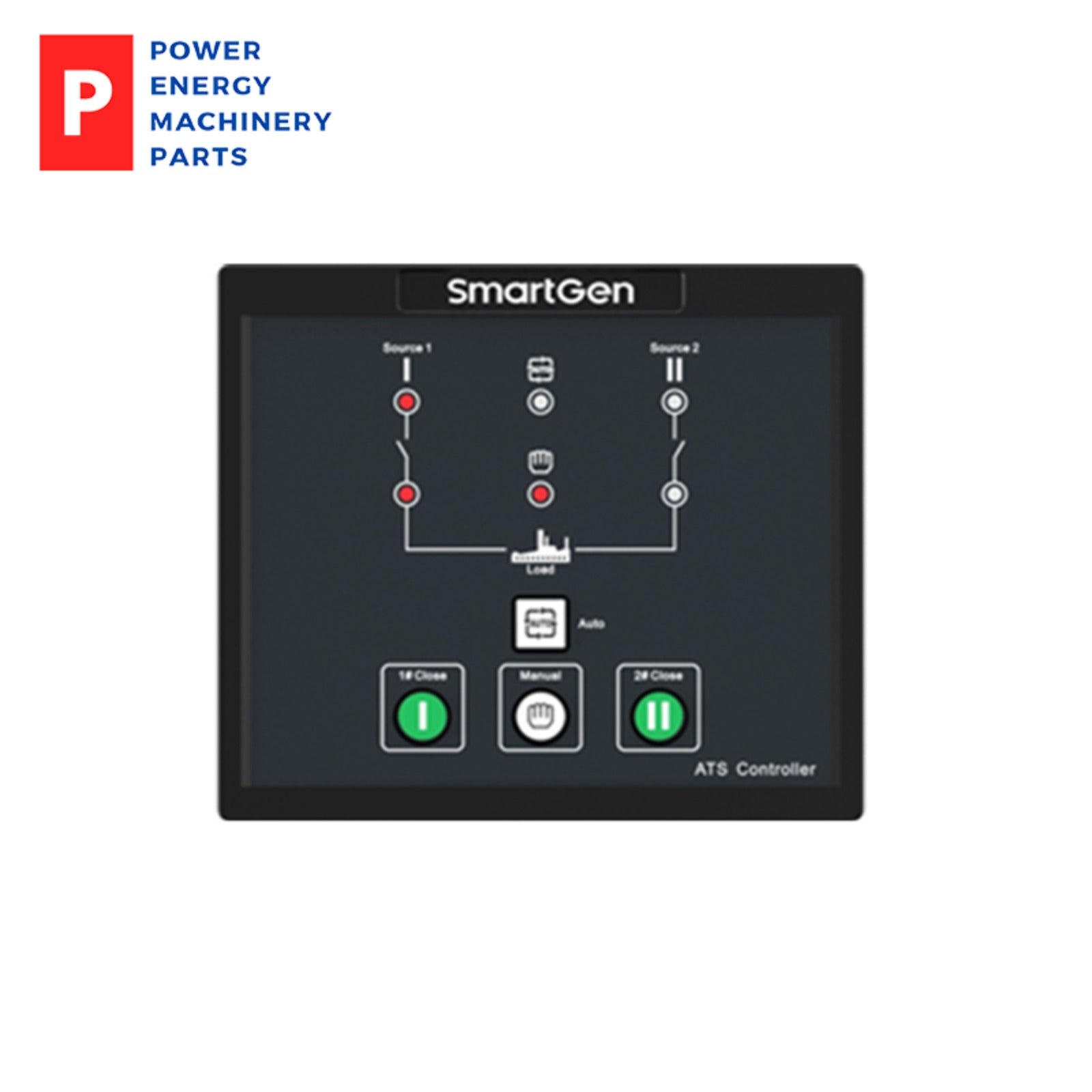

10. ไฟ LED ที่ติดตั้งอยู่บนแผงด้านหน้าสามารถแสดงสถานะการทำงานของ ATS ได้อย่างชัดเจน

11. ความจุของคอนแทคเตอร์เอาท์พุตของรีเลย์ถ่ายโอนพลังงาน 1# และ 2# (1# CLOSE, 2# CLOSE) คือ 16A AC250V หน้าสัมผัสปลอดโวลต์ ซึ่งสามารถนำไปใช้ในการขับเคลื่อนสวิตช์เพื่อถ่ายโอนได้โดยตรง

12. ความจุของคอนแทคเตอร์เอาต์พุตของรีเลย์สตาร์ทเครื่องกำเนิดไฟฟ้า (GENS START) คือ 7A AC250V/7A DC28V, หน้าสัมผัส N/C ปลอดโวลต์

13. เหมาะสำหรับระบบไฟฟ้ากระแสสลับต่างๆ (3 เฟส 4 สาย, 2 เฟส 3 สาย และเฟสเดียว 2 สาย)

14. การออกแบบแบบโมดูลาร์ เปลือกพลาสติก ABS ทนไฟ ขั้วต่อแบบเสียบปลั๊กได้ การติดตั้งในตัว โครงสร้างกะทัดรัดพร้อมการติดตั้งที่ง่ายดาย
