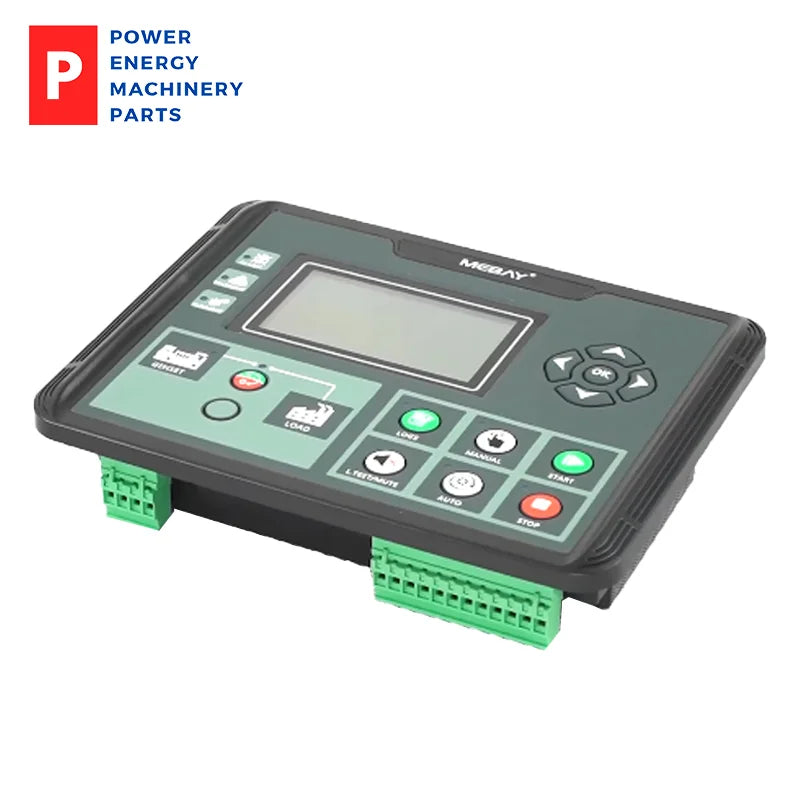

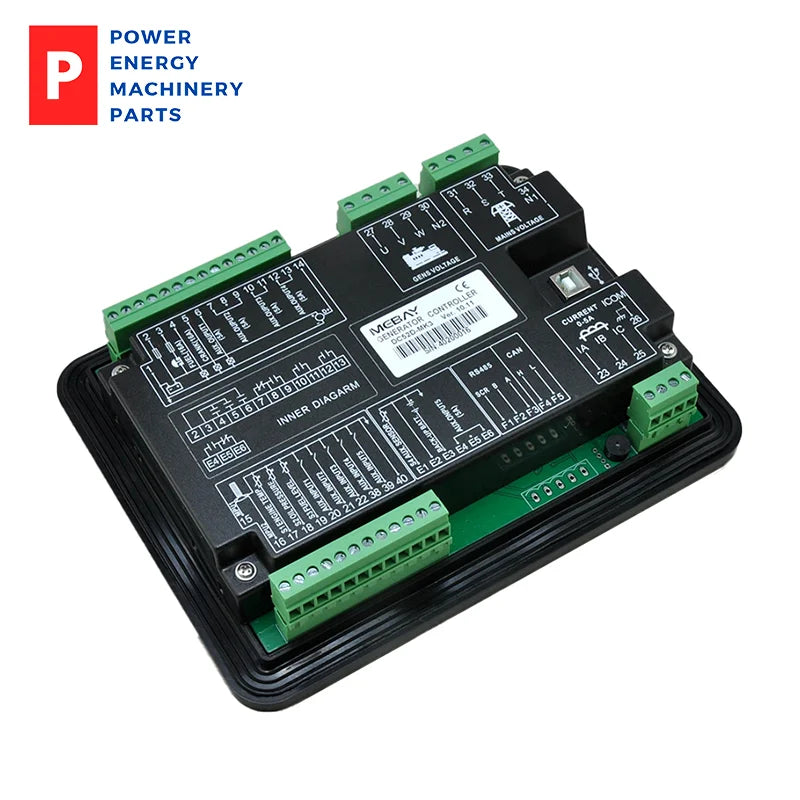

Panel controlador de generador original Mebay DC50DR DC52DR MK3 Módulo de control electrónico de grupo electrógeno diésel

Panel controlador de generador original Mebay DC50DR DC52DR MK3 Módulo de control electrónico de grupo electrógeno diésel

Esta serie de controladores está especialmente diseñada para el arranque, parada, monitoreo de parámetros y monitoreo de fallas de grupos electrógenos diésel, gasolina y gas y tiene funciones de configuración de parámetros.

Este controlador utiliza una pantalla LCD grande de alta resolución de 3,5 pulgadas y 240 x 128 píxeles, un diseño de interfaz de usuario nuevo y original y los parámetros se muestran a través de punteros y números analógicos. La pantalla LCD puede mostrar varios estados de falla actuales al mismo tiempo y puede implementar de manera efectiva un apagado de protección cuando el grupo electrógeno no funciona correctamente.

El controlador tiene interfaces de pantalla integradas en chino simplificado e inglés, y la interfaz de idioma se puede personalizar según los requisitos del cliente. Todos los parámetros del controlador se pueden ajustar a través de los botones del panel del controlador, o se pueden ajustar y monitorear usando una PC a través del puerto USB o la interfaz RS485. Se puede utilizar ampliamente en varios tipos de sistemas de automatización de grupos electrógenos.

Rendimiento y características

La serie DC5xD MK3 está disponible en cuatro modelos:

DC50D MK3: se utiliza para automatización autónoma, controlando el arranque y parada automáticos del grupo electrógeno a través de señales de arranque remoto;

DC52D MK3: Basado en el DC50D MK3, agrega funciones de monitoreo de red y control de conmutación automática de red/generación (AMF), y es adecuado para sistemas de automatización independientes que constan de una fuente de alimentación de red y un grupo electrógeno.

DC50DR MK3: agrega interfaz RS485 sobre la base de DC50D MK3;

DC52DR MK3: agrega interfaz RS485 sobre la base de DC52D MK3;

Presupuesto

proyecto

Parámetros

Voltaje de funcionamiento

Fuente de alimentación continua de 8 V CC a 36 V

Consumo de energía de la máquina

En espera: 24 V: MÁXIMO 1 W

Funcionamiento: 24 V: MÁXIMO 5 W

Entrada de voltaje CA

Monofásico, dos cables, 30 V CA-276 V CA (ph-N)

Bifásica, trifilar, 30 V CA-276 V CA (ph-N)

Trifásica de cuatro hilos 30 V CA - 276 V CA (ph-N)

Rango de señal de velocidad del motor

50-10000 Hz

Tiempo máximo de ejecución acumulativo

99999,9 horas (tiempo mínimo de almacenamiento 6 minutos)

Salida de combustible

Tensión de salida de alimentación CC+VE de 16 A

Salida del motor

Tensión de salida de alimentación CC+VE de 16 A

Relé configurable 1

Tensión de salida de alimentación de 5 A CC+VE

Relé configurable 2

Contacto pasivo de 5 A, una salida normalmente abierta y otra normalmente cerrada

Relé configurable 3

Salida normalmente abierta de contacto pasivo de 5 A

Relé configurable 4

Salida normalmente abierta de contacto pasivo de 5 A

Salida de excitación

Tensión de salida máxima de alimentación CC+VE de 1 A

Entrada de interruptor

Eficaz cuando se conecta al polo negativo de la batería.

Condiciones de trabajo

-25-65℃

Condiciones de almacenamiento

-40-85℃

Nivel de protección

IP54: Cuando se instala un anillo impermeable entre el controlador y el panel de control.

Nivel de aislamiento

Cuando se aplica un voltaje de CA de 2,2 kV entre el terminal de alto voltaje de CA y el terminal de bajo voltaje, la corriente de fuga no debe superar los 3 mA en 1 minuto.

Dimensiones

210 mm x 160 mm x 50 mm

Tamaño del agujero

186 mm x 142 mm

peso

0,85 kg
