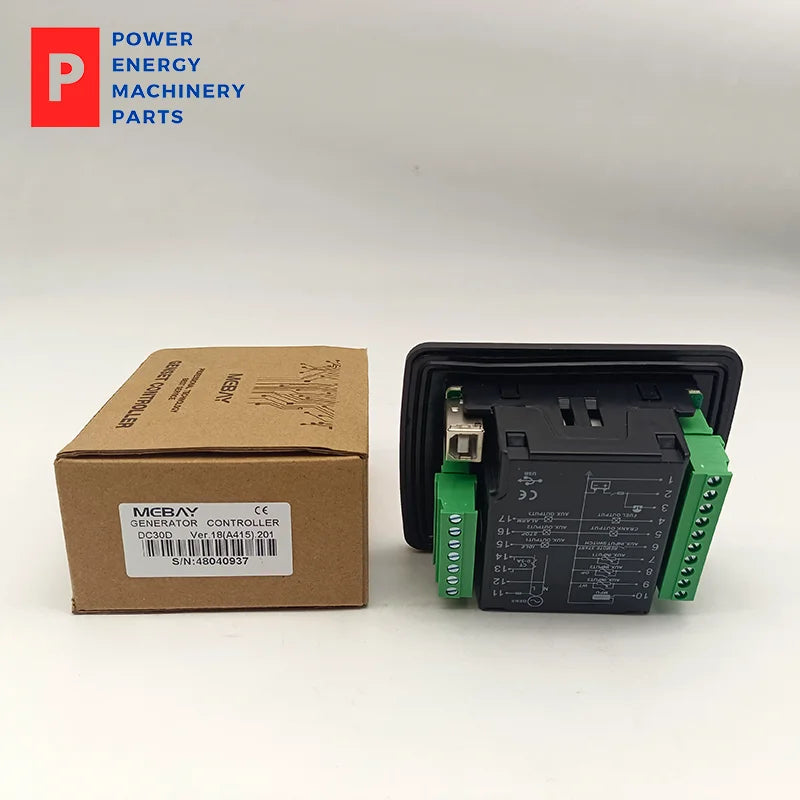

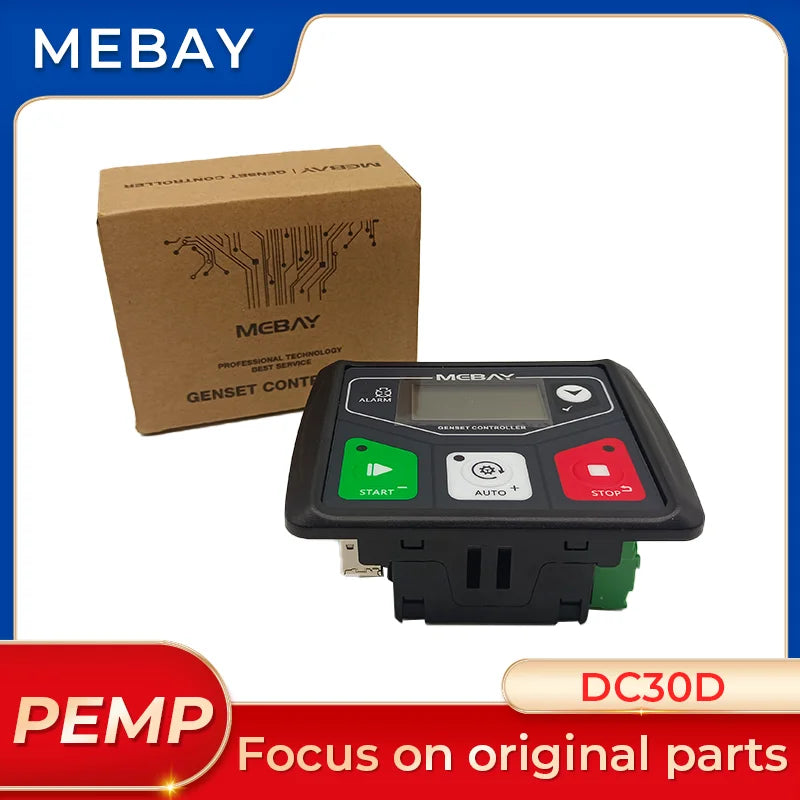

Controlador Mebay DC30D para generador diésel Panel de control original para generador diésel pequeño Mebay Arrancador eléctrico para generador
Controlador Mebay DC30D para generador diésel Panel de control original para generador diésel pequeño Mebay Arrancador eléctrico para generador
Este controlador está especialmente diseñado para el arranque, parada, monitoreo de parámetros y monitoreo de fallas de grupos electrógenos diésel, de gasolina y de gas. El controlador tiene funciones de control manual y automático, y puede controlar el arranque y parada automáticos del grupo electrógeno a través de señales de arranque remoto, y es adecuado para la automatización de una sola máquina;

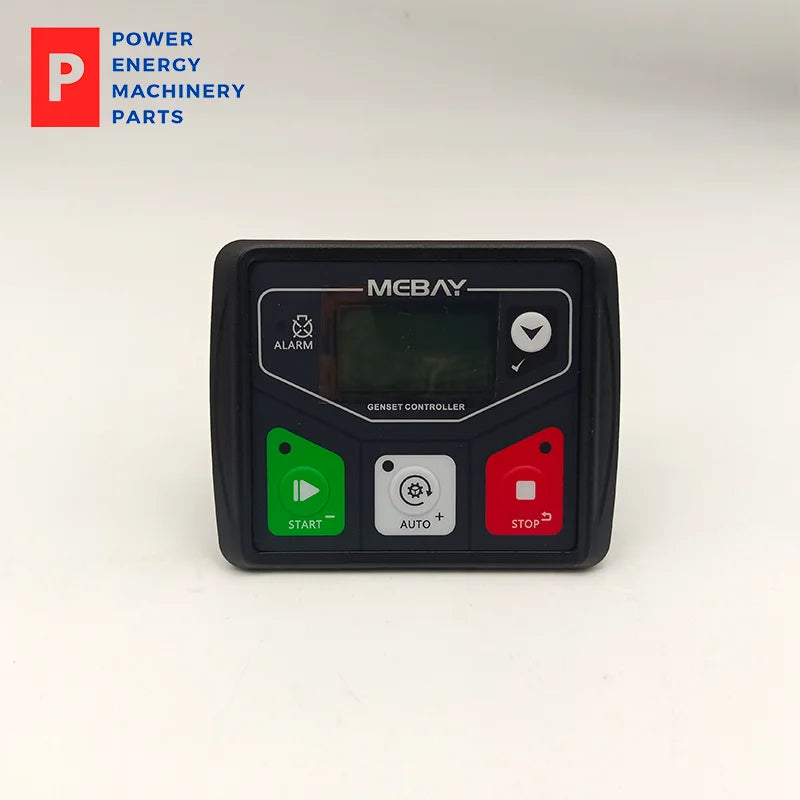

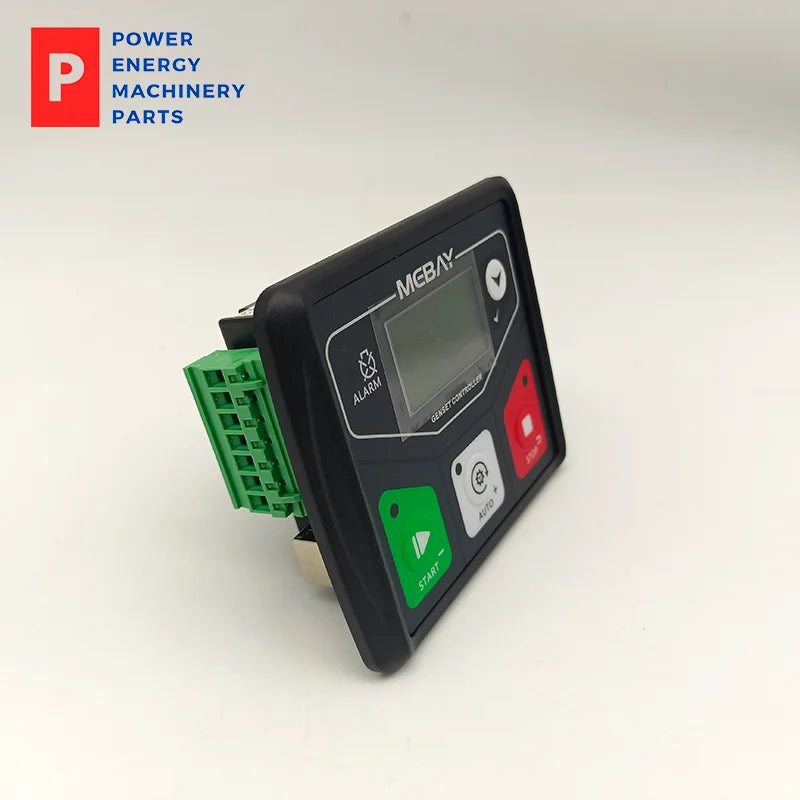

Este controlador utiliza una pantalla LCD de matriz de puntos de alta resolución para mostrar los parámetros relevantes del grupo electrógeno. La pantalla LCD puede mostrar varios estados de falla actuales al mismo tiempo y puede implementar de manera efectiva un apagado de protección cuando el grupo electrógeno no funciona correctamente.
El controlador tiene interfaces de pantalla integradas en chino simplificado e inglés, y la interfaz de idioma se puede personalizar según los requisitos del cliente. Todos los parámetros del controlador se pueden ajustar a través de los botones del panel del controlador o a través de la interfaz USB utilizando una PC. Puede usarse ampliamente en varios tipos de sistemas de automatización de grupos electrógenos.
Rendimiento y características
Controlado por un microcontrolador de alto rendimiento importado de 32 bits;
Pantalla LCD de matriz de puntos de alta resolución con interruptores en chino e inglés, y el idioma se puede personalizar según las necesidades del cliente;
La interfaz de inicio se puede personalizar para mostrar el LOGOTIPO del usuario o la información de contacto;
El panel está hecho de material de PC, que es efectivamente impermeable, a prueba de aceite y a prueba de rayos UV, tiene una buena sensación de funcionamiento y una larga vida útil;
Funciones de control y protección: realiza el arranque/parada automático del grupo electrógeno, completa visualización de fallas y funciones de protección;
Están disponibles varias combinaciones de condiciones de arranque (velocidad, frecuencia, presión de aceite);
Recopilar y mostrar una variedad de parámetros de motores y generadores;
La interfaz de configuración adopta un diseño de clasificación de tipo menú de varios niveles, que es conveniente y rápido;
Equipado con 5 salidas de relé, 3 de ellas configurables, con más de diez funciones opcionales para cada canal;
Tiene 4 entradas configurables, tres de las cuales son analógicas y de valores de conmutación y pueden reutilizarse;
Equipado con un anillo impermeable como estándar, el rendimiento de protección del panel después de la instalación alcanza el nivel IP54;

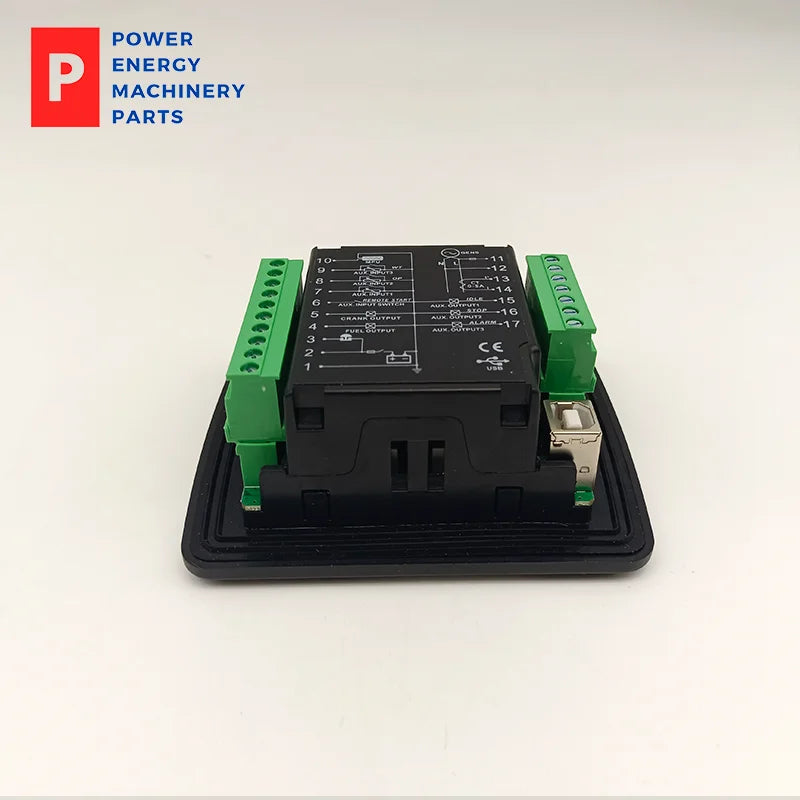

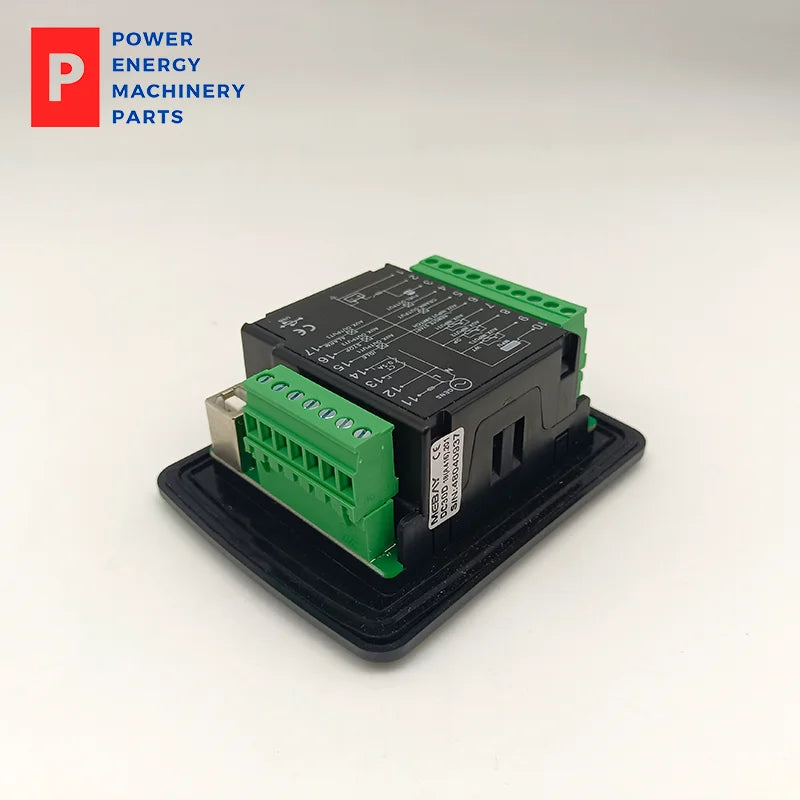

Diseño modular: Todas las conexiones se completan a través de bloques de terminales de estilo europeo, lo que hace que sea muy fácil y cómodo ensamblar, conectar, reparar y reemplazar el equipo;
Presupuesto
proyecto
Parámetros
Voltaje de funcionamiento
Fuente de alimentación continua de 8 V CC a 36 V
Consumo de energía de la máquina
En espera: 24 V: MÁXIMO 1 W
Funcionamiento: 24 V: MÁXIMO 2 W
Entrada de voltaje CA
Monofásico, dos cables, 20 V CA-450 V CA (ph-N)
Corriente secundaria del transformador de corriente
Clasificación: 5A
Rango de señal de velocidad del motor
50-9000 Hz
Tiempo máximo de ejecución acumulativo
9999,9 horas (tiempo mínimo de almacenamiento 6 minutos)
Salida de combustible
Salida de tensión de alimentación de 1 A CC+VE
Salida del motor
Salida de tensión de alimentación de 1 A CC+VE
Relé configurable 1
Salida de tensión de alimentación de 1 A CC+VE
Relé configurable 2
Salida de tensión de alimentación de 1 A CC+VE
Relé configurable 3
Salida de tensión de alimentación de 1 A CC+VE
Entrada de interruptor
Eficaz cuando se conecta al polo negativo de la batería.
Condiciones de trabajo
-20-65℃
Condiciones de almacenamiento
-40-85℃
Nivel de protección
IP54: Cuando se instala un anillo impermeable entre el controlador y el panel de control.
Rigidez dieléctrica
Aplique un voltaje de CA de 1,5 kV entre el terminal de alto voltaje de CA y el terminal de bajo voltaje, y la corriente de fuga no debe superar los 3 mA en 1 minuto.
Dimensiones
106 mm × 86 mm × 45 mm
Tamaño del agujero
78 mm × 66 mm
peso
0,25 kg
