Controlador de generador DC42D DC40D DC42DR DC40DR MK3 Genuino Mebay Diese Gasolina Gas Inicio Parada Parámetros Monitoreo

Controlador de generador DC42D DC40D DC42DR DC40DR MK3 Genuino Mebay Diese Gasolina Gas Inicio Parada Parámetros Monitoreo

Esta serie de controladores está especialmente diseñada para el arranque, parada, monitoreo de parámetros y monitoreo de fallas de grupos electrógenos diésel, gasolina y gas y tiene funciones de configuración de parámetros.

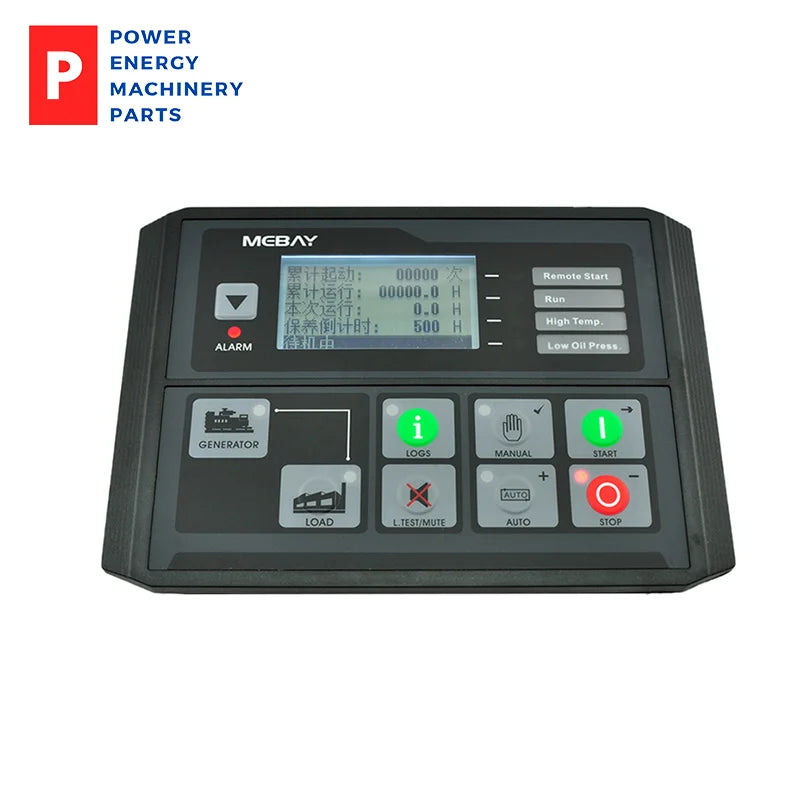

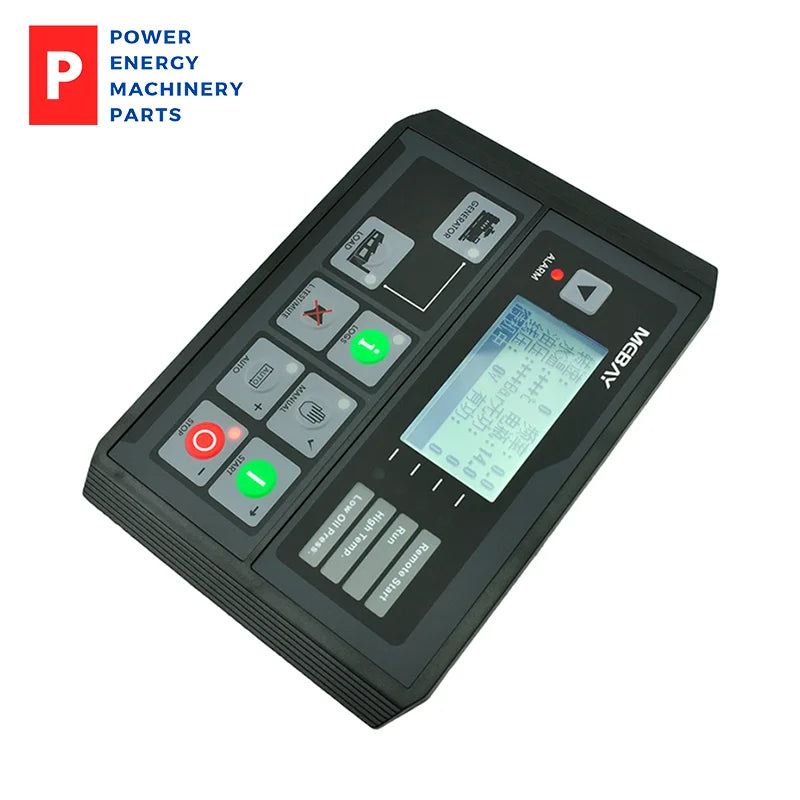

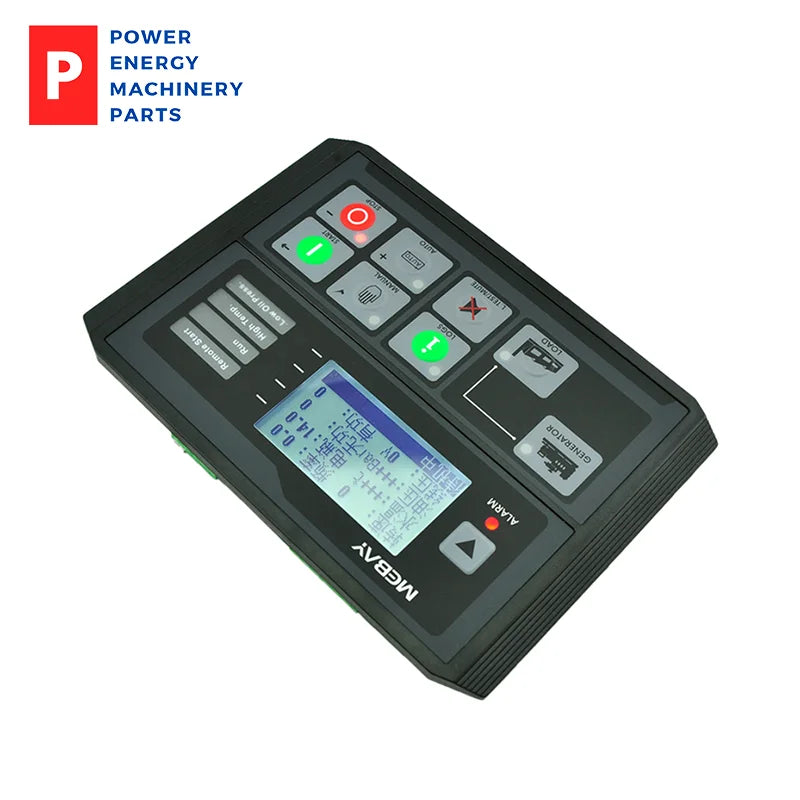

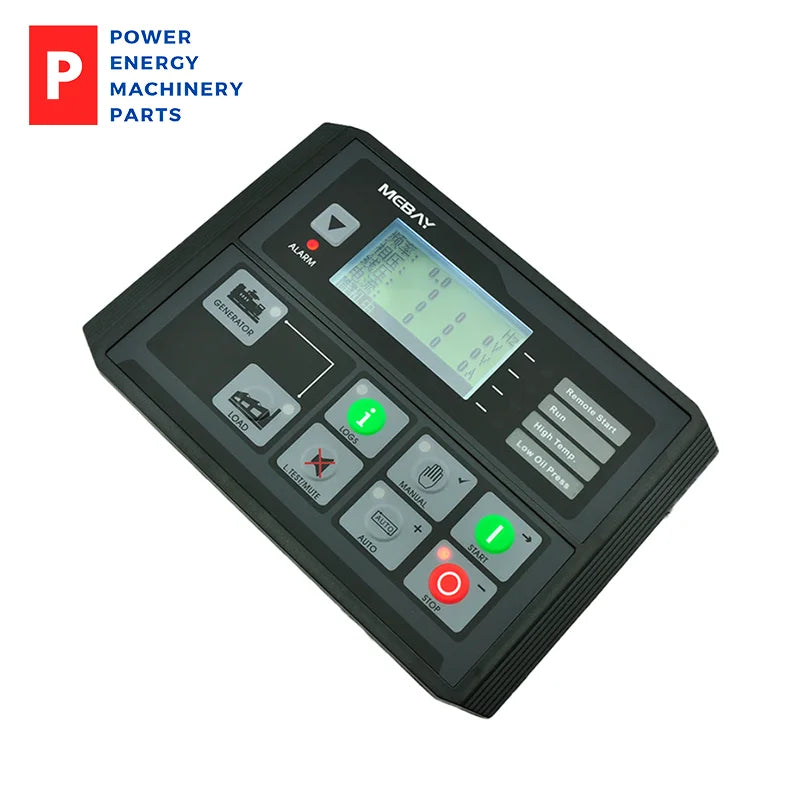

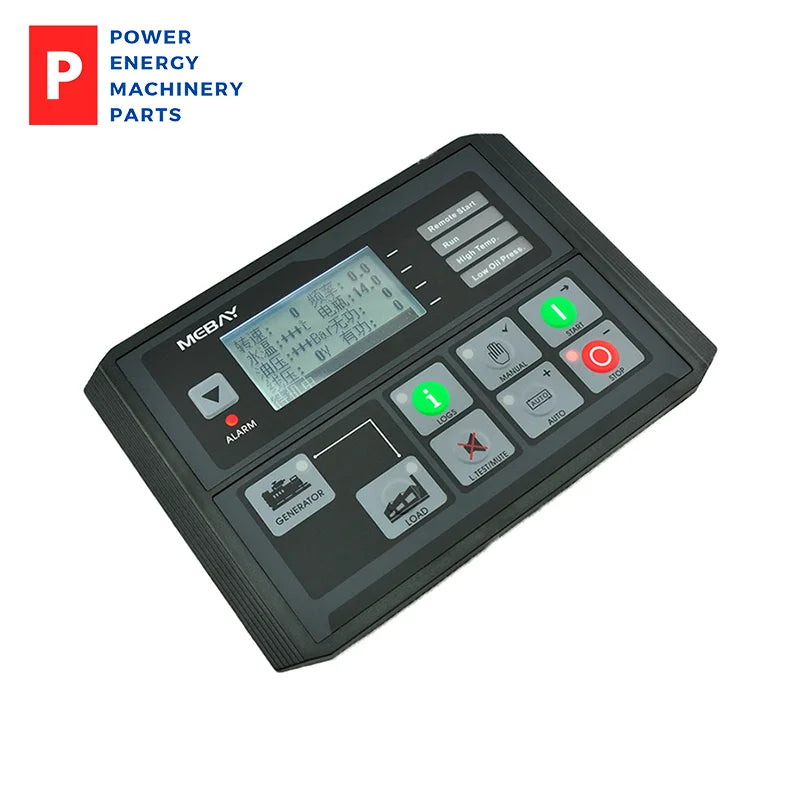

Este controlador utiliza una pantalla LCD de matriz de puntos de 3,0 pulgadas para mostrar los parámetros relevantes del grupo electrógeno. La pantalla LCD puede mostrar varios estados de falla actuales al mismo tiempo y puede implementar de manera efectiva un apagado de protección cuando el grupo electrógeno no funciona correctamente.

El controlador tiene interfaces de pantalla integradas en chino simplificado e inglés, y la interfaz de idioma se puede personalizar según los requisitos del cliente. Todos los parámetros del controlador se pueden ajustar a través de los botones del panel del controlador o se pueden ajustar y monitorear usando una PC a través de la interfaz USB o RS485 (equipada con algunos modelos). Puede usarse ampliamente en varios tipos de sistemas de automatización de grupos electrógenos.

Rendimiento y características

La serie DC4xD MK3 está disponible en cinco modelos:

DC40D MK3: se utiliza para la automatización autónoma, controlando el arranque y la parada automáticos del grupo electrógeno a través de señales de arranque remoto;

DC42D MK3: Basado en D40D, agrega funciones de monitoreo de energía de red y control de conmutación automática de red/generación (AMF), y es adecuado para sistemas de automatización independientes que constan de una fuente de alimentación de red y un grupo electrógeno.

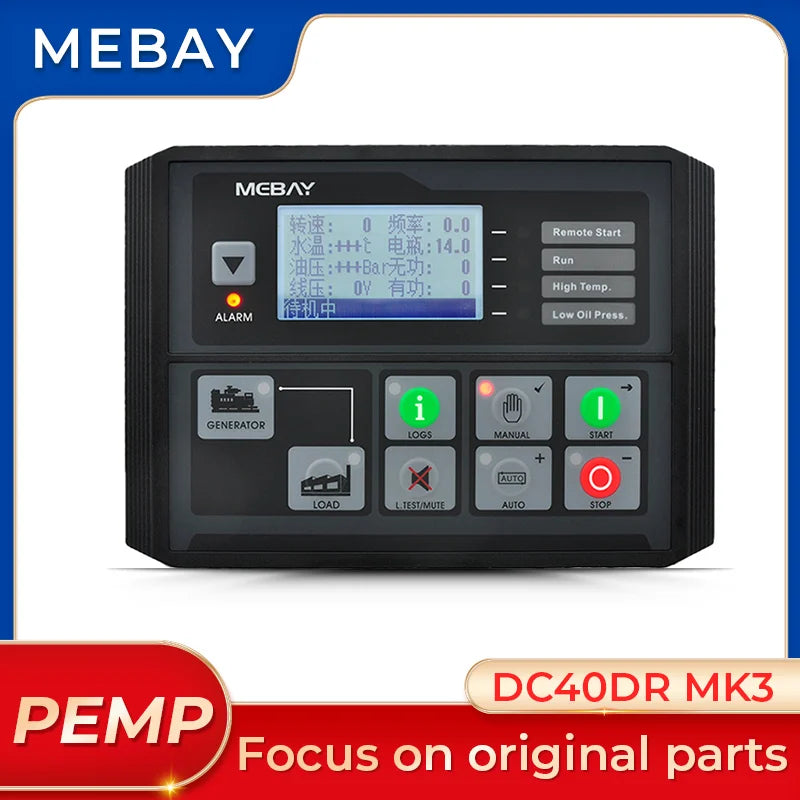

DC40DR MK3: Agrega interfaz RS485 sobre la base de DC40D;

DC42DR MK3: Agrega interfaz RS485 sobre la base de DC42D;

DC42DR-ABF MK3: Basado en el DC42DR, agrega funciones de control de unidad y medición de batería de respaldo ABF;

Presupuesto

proyecto

Parámetros

Voltaje de funcionamiento

Fuente de alimentación continua de 8 V CC a 36 V

Consumo de energía de la máquina

En espera: 24 V: MÁXIMO 1 W

Funcionamiento: 24 V: MÁXIMO 5 W

Entrada de voltaje CA

Monofásico, dos cables, 50 V CA-276 V CA (ph-N)

Bifásica, trifilar, 50 V CA-276 V CA (ph-N)

Trifásica de cuatro hilos 50 V CA - 276 V CA (ph-N)

Rango de señal de velocidad del motor

50-9000 Hz

Tiempo máximo de ejecución acumulativo

99999,9 horas (tiempo mínimo de almacenamiento 6 minutos)

Salida de combustible

Tensión de salida de alimentación de 5 A CC+VE

Salida del motor

Tensión de salida de alimentación de 5 A CC+VE

Relé configurable 1

Tensión de salida de alimentación de 5 A CC+VE

Relé configurable 2

Contacto pasivo de 5 A, una salida normalmente abierta y otra normalmente cerrada

Relé configurable 3

Salida normalmente abierta de contacto pasivo de 5 A

Relé configurable 4

Salida normalmente abierta de contacto pasivo de 5 A

Salida de excitación

Tensión de salida máxima de alimentación CC+VE de 1 A

Entrada de interruptor

Eficaz cuando se conecta al polo negativo de la batería.

Condiciones de trabajo

-25-65℃

Condiciones de almacenamiento

-40-85℃

Nivel de protección

IP54: Cuando se instala un anillo impermeable entre el controlador y el panel de control.

Dimensiones

189 mm x 134 mm

Tamaño del agujero

160 mm x 120 mm

peso

0,68 kg
