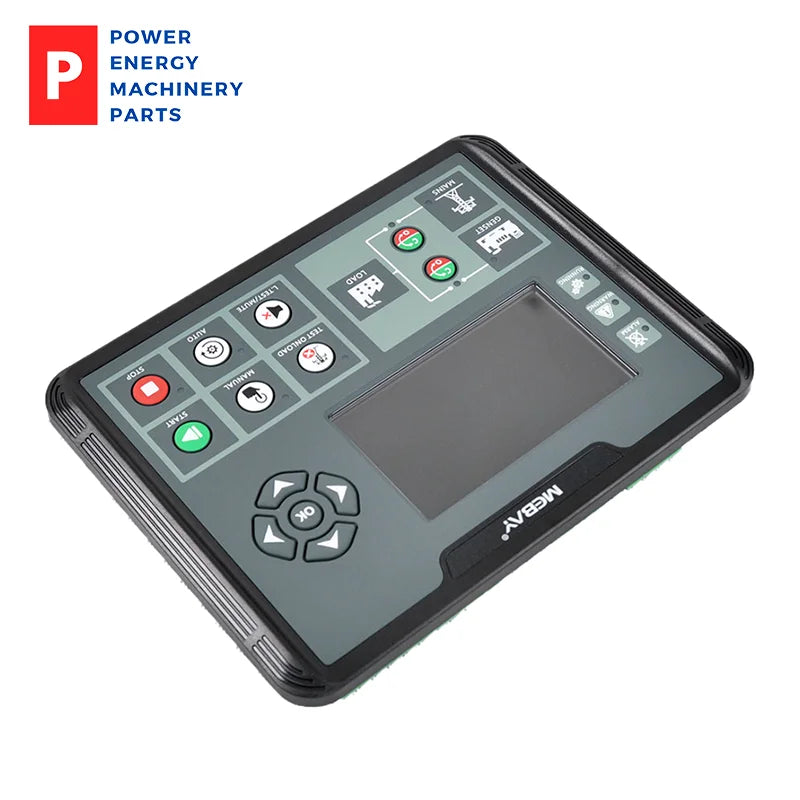

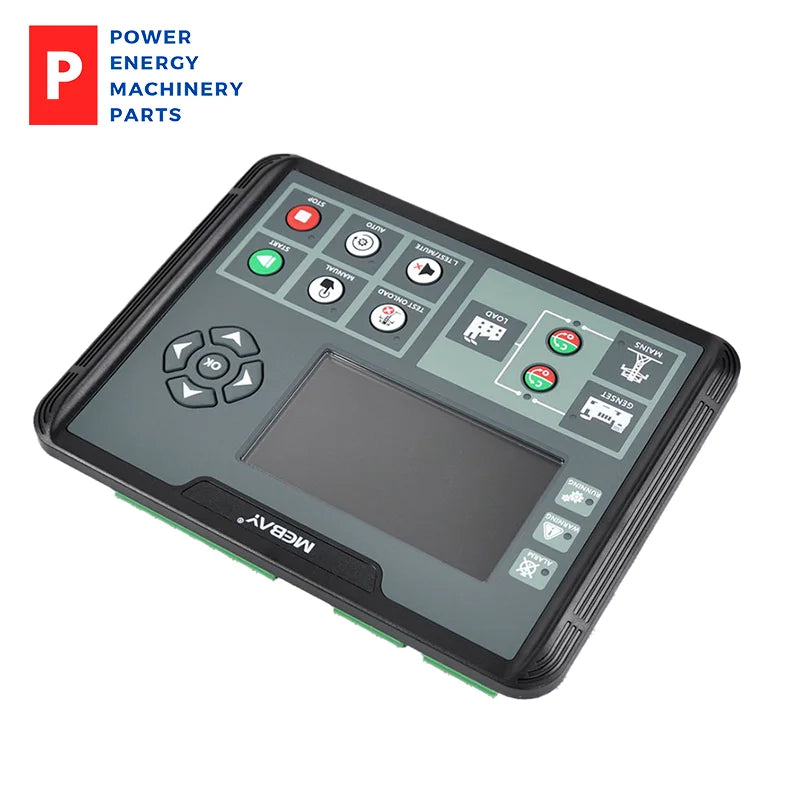

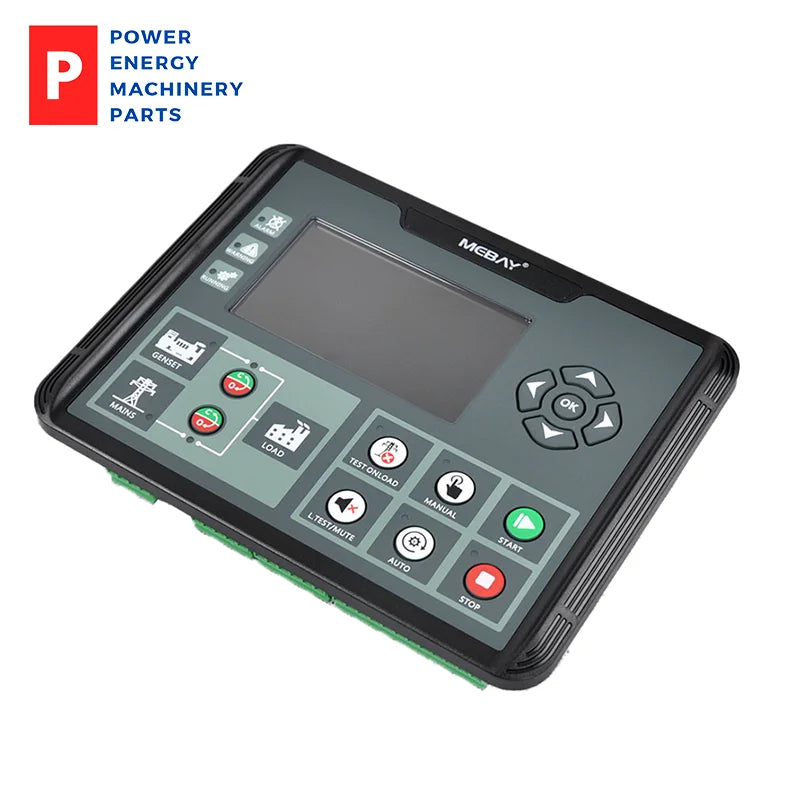

Controlador de generador Mebay original DC72D MK2, pantalla LCD, placa de control de arranque automático, piezas de repuesto para generador diésel

Controlador de generador Mebay original DC72D MK2, pantalla LCD, placa de control de arranque automático, piezas de repuesto para generador diésel

Esta serie de controladores está especialmente diseñada para el arranque, parada, monitoreo de parámetros y monitoreo de fallas de grupos electrógenos diésel, gasolina y gas y tiene funciones de configuración de parámetros.

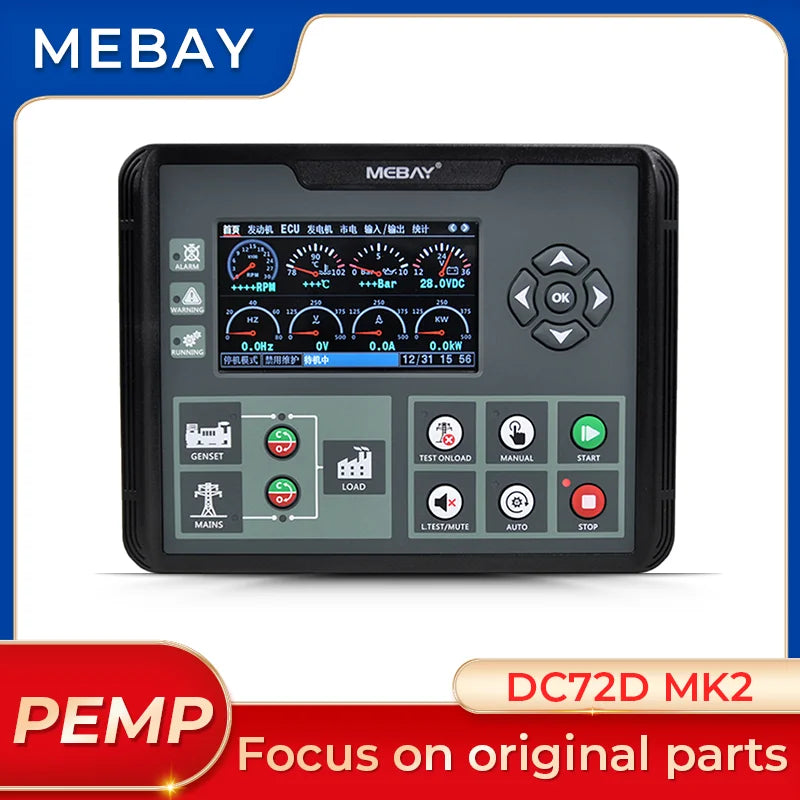

Este controlador utiliza una pantalla LCD grande a color TFT de 4,3 pulgadas para mostrar los parámetros relevantes del grupo electrógeno. Tiene un diseño de interfaz de usuario nuevo y original. Los parámetros se muestran a través de punteros y números analógicos. La pantalla LCD puede mostrar varios estados de falla actuales al mismo tiempo y puede implementar de manera efectiva un apagado de protección cuando el grupo electrógeno no funciona correctamente.

El controlador tiene interfaces de pantalla integradas en chino simplificado e inglés, y la interfaz de idioma se puede personalizar según los requisitos del cliente. Todos los parámetros del controlador se pueden ajustar a través de los botones del panel del controlador, o se pueden ajustar y monitorear usando una PC a través del puerto USB o la interfaz RS485. Se puede utilizar ampliamente en varios tipos de sistemas de automatización de grupos electrógenos.

Rendimiento y características

La serie DC7xD está disponible en cuatro modelos:

DC70D: se utiliza para automatización autónoma, controlando el arranque y parada automáticos del grupo electrógeno a través de señales de arranque remoto;

DC72D: Basado en DC70D, agrega funciones de monitoreo de red y control de conmutación automática de red/generación (AMF), y es adecuado para sistemas de automatización de una sola máquina que constan de una fuente de alimentación de red y un grupo electrógeno.

DC70DR: Agregar interfaz RS485 sobre la base de DC70D;

DC72DR: Agregar interfaz RS485 sobre la base de DC72D;

Presupuesto

proyecto

Parámetros

Voltaje de funcionamiento

Fuente de alimentación continua de 8 V CC a 36 V

Consumo de energía de la máquina

En espera: 24 V: MÁXIMO 1 W

Funcionamiento: 24 V: MÁXIMO 5 W

Entrada de voltaje CA

Monofásico, dos cables, 30 V CA-276 V CA (ph-N)

Bifásica, trifilar, 30 V CA-276 V CA (ph-N)

Trifásica de cuatro hilos 30 V CA - 276 V CA (ph-N)

Rango de señal de velocidad del motor

200-10000 Hz

Tiempo máximo de ejecución acumulativo

99999,9 horas (tiempo mínimo de almacenamiento 6 minutos)

Salida de combustible

Tensión de salida de alimentación CC+VE de 16 A

Salida del motor

Tensión de salida de alimentación CC+VE de 16 A

Relé configurable 1

Tensión de salida de alimentación de 5 A CC+VE

Relé configurable 2

Contacto pasivo de 5 A, una salida normalmente abierta y otra normalmente cerrada

Relé configurable 3

Salida normalmente abierta de contacto pasivo de 5 A

Relé configurable 4

Salida normalmente abierta de contacto pasivo de 5 A

Relé configurable 5

Contacto pasivo de 5 A, una salida normalmente abierta y otra normalmente cerrada

Salida de excitación

Tensión de salida máxima de alimentación CC+VE de 1 A

Entrada de interruptor

Eficaz cuando se conecta al polo negativo de la batería.

Condiciones de trabajo

-25-65℃

Condiciones de almacenamiento

-40-85℃

Nivel de protección

IP54: Cuando se instala un anillo impermeable entre el controlador y el panel de control.

Dimensiones

210 mm x 160 mm x 50 mm

Tamaño del agujero

186 mm x 142 mm

peso

0,85 kg
