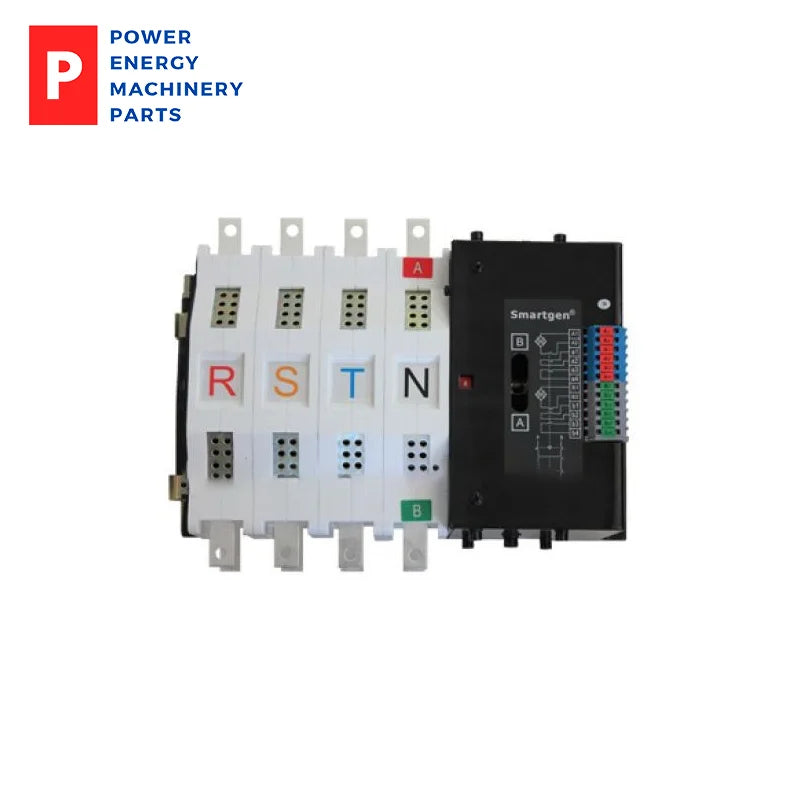

Módulo de grupo electrógeno ATS SGQ400A original Smartgen, interruptor de transferencia automático, controlador de potencia ATS

El interruptor de transferencia automática (ATS) se utiliza cuando el voltaje de funcionamiento no es mayor que 660 V CA y puede transferir con carga. La serie de corriente nominal del ATS es 40 A, 63 A, 80 A, 125 A, 160 A, 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, y se divide en dos tipos con 3 polos y 4 polos. El ATS de 40-125 A se define con "N", el de 160-400 se define con "T" y el de 630 A-2000 A se define con "M".

El interruptor de transferencia automática (ATS) SGQ se utiliza en condiciones de CA 660 V 50/60 Hz a CC 250 V con estructura de accionamiento electromagnético y tipo de clase PC de dos etapas. El ATS SGQ puede realizar una transferencia de carga rápida (tiempo de transferencia ≤80 ms) de suministro de energía de dos vías. Además, el ATS se puede utilizar ampliamente en edificios altos, correos, telecomunicaciones, minas de carbón, barcos, industria, atención médica, instalaciones militares, etc. El suministro de energía de dos vías puede ser la red eléctrica, el grupo electrógeno de arranque automático, la batería de almacenamiento, etc.

ESTRUCTURA Y CARACTERISTICAS
El interruptor de transferencia automática (ATS) SGQ adopta una estructura de accionamiento de bobina magnética y enclavamiento eléctrico y mecánico. La estructura del terminal de contacto de bucle principal consta de un contacto dinámico y dos contactos estáticos. Y el contacto dinámico tiene un diseño de tipo "V", para garantizar que no haya cortocircuito en la fuente de alimentación de 2 vías. El tipo "N" y "T" utiliza una estructura de bobinas dobles, mientras que el tipo "M" utiliza una operación de bobina simple. La bobina solo se energiza mientras se transfiere, lo que puede extender enormemente la vida útil del interruptor. La energía de control de la bobina se suministra desde la energía CA/CC prioritaria, por lo que no tiene sentido agregar otra energía de control. El interruptor tiene indicación de cierre eléctrica y mecánica por sí mismo y también ofrece contactos auxiliares libres de voltaje de 2 vías NO/NC al mismo tiempo.
